Как правильно выбрать корпус для распределительного щита

Ключевые параметры при выборе корпуса распределительного щита

При подборе корпуса распределительного щита важно оценить главные технические характеристики, которые напрямую влияют на качество монтажа и дальнейшую эксплуатацию.

Размеры и модульность

– Определите количество модулей: обычно один модуль соответствует ширине 18 мм.
– Рассчитайте суммарный объём: оставляйте запас минимум 20–30% от текущей нагрузки для будущей модернизации.
– Выбирайте стандартные типоразмеры DKC серии NT или BD, чтобы упростить интеграцию аксессуаров и современных устройств.

Пример: для щита с 24 автоматическими выключателями (по 1 модуля каждый) оптимальным будет корпус на 36–42 модуля, чтобы оставить место для УЗО, клемм и УЗИП.

Степень защиты IP и IK

– IP-степень указывает на защиту от попадания пыли (первое число) и влаги (второе). Для внутреннего щита в сухом помещении достаточно IP20, во влажных или архивных зонах – от IP44 до IP65.
– IK-оценка (ударопрочность): для промышленных цехов рекомендуют IK08–IK10, для офисов и торговых площадей достаточно IK05.
– В каталоге DKC корпуса с IP55 и IK08 доступны в пластиковом и металлическом исполнении, что позволяет подобрать оптимальный вариант под любую задачу.

Материалы и исполнение корпусов

Выбор материала корпуса распределительного щита напрямую связан с условиями эксплуатации и требованиями пожарной безопасности.

Металлические корпуса

– Изготовлены из холоднокатаной стали с полимерным покрытием.
– Обеспечивают лучшую экранировку от электромагнитных помех.
– Подходят для промышленных объектов и серверных.
– Серия NT-Metal от DKC имеет толщину стенок 1,2–1,5 мм и стойкое покрытие RAL7035.

Пример: на складе с повышенной влажностью и пылевыделением металлический корпус с IP55 защитит от коррозии и механических повреждений.

Пластиковые корпуса

– Легкие и недорогие, устойчивы к большинству химических веществ.
– Из поликарбоната или ABS-пластика.
– Идеальны для жилых и офисных помещений.
– DKC предлагает серию PLAST с прозрачной дверцей, что упрощает визуальный контроль без открытия щита.

Важно: проверяйте устойчивость пластика к температурным колебаниям и УФ-излучению, если щит устанавливается на улице.

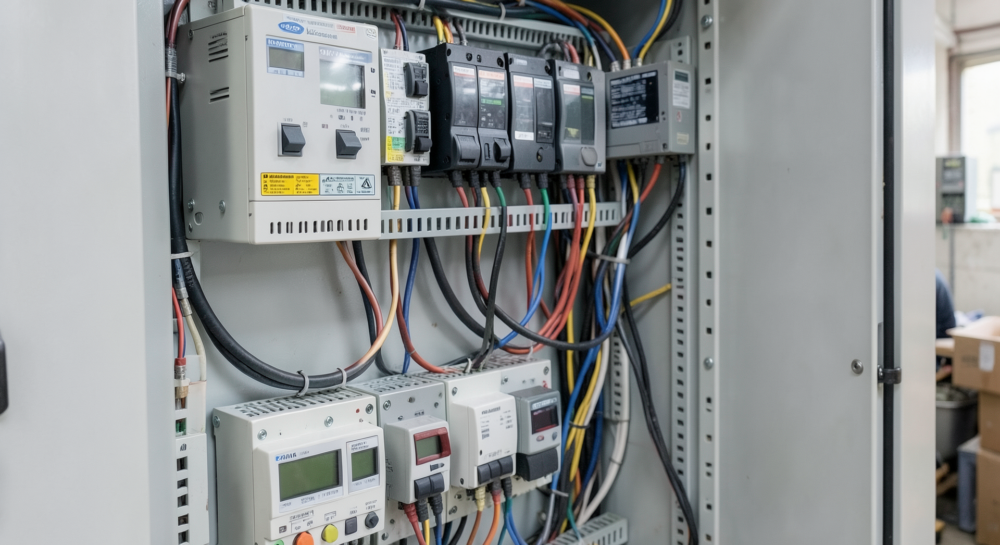

Внутренняя компоновка и аксессуары

Поддержка модульных компонентов и правильная система кабельных вводов существенно упрощают монтаж и обслуживание.

DIN-рейки и монтажные панели

– DIN-рейки стандарта EN60715: оценивайте длину и количество рядов.
– Монтажные панели: оцинкованная сталь, легко закрепляются на боковых направляющих корпуса.
– Совместимость с устройствами DKC: автоматические выключатели, УЗО, контакторы.
– Для щитов свыше 60 модулей используйте усиленные рейки и дополнительные крепления.

Системы кабельных вводов и уплотнения

– Гермовводы и кабельные зажимы: обеспечивают герметичность и защиту от вибраций.
– Сальники разных диаметров: для кабелей от 6 до 32 мм.
– Внутренние панели для аккуратного развода проводов: пластиковые кабель-каналы DKC позволят создать «чистую» кабельную трассу.
– Пример: на объекте медицинского центра гермовводы обеспечили класс герметичности IP65 при прокладке силовых кабелей 10 мм².

Особенности установки и эксплуатации

Правильный монтаж корпуса распределительного щита критически важен для безопасности и долговечности системы.

Вентиляция и теплоотвод

– Расположите щит вдали от нагревательных приборов.
– Предусмотрите вентиляционные отверстия или специальные решетки в корпусе, если в щите высокая плотность компонентов.
– Для мощных нагрузок используйте активную вентиляцию: встраиваемые вентиляторы или теплоотводящие радиаторы.
– В каталоге DKC есть готовые крышки с пластиковыми вентиляционными решётками.

Локализация ошибок и обслуживание

– Планируйте доступ к основным устройствам: автоматам, УЗО и УЗИП.
– Оставляйте зазоры не менее 50 мм от стенок до устройств для доступа отвёрткой и мультиметром.
– Применяйте маркировочные наклейки DKC для быстрого поиска группы питания.
– Регулярно проверяйте состояние уплотнителей и гермовводов: в агрессивной среде уплотнения требуют замены раз в 2–3 года.

Практические рекомендации и типовые ошибки

Ниже – перечень часто встречающихся ошибок и советы, как их избежать.

– Неправильный расчёт модулей
Ошибка: выбран корпус на 24 модуля для 30 приборов.
Совет: планируйте расширение и берите минимум на 25–30% больше модулей.

– Игнорирование IP и IK
Ошибка: установка IP20 в цеху с пылевым оборудованием.
Совет: выбирайте корпуса с IP54–IP65 для пыльных и влажных зон.

– Отсутствие гермовводов
Ошибка: прокладка кабелей через свободные отверстия без уплотнения.
Совет: используйте гермовводы DKC под каждый диаметр кабеля.

– Плотная компоновка
Ошибка: все автоматы плотно у стенок, без зазоров.
Совет: соблюдайте расстояния по каталогу, обеспечьте вентиляцию и доступ.

– Пренебрежение маркировкой
Ошибка: отсутствие подписей на клеммах и рейках.
Совет: применяйте самоклеящиеся ленты и готовые наборы DKC для маркировки.

Подведение итогов и призыв к действию

Выбор корпуса распределительного щита – залог надёжной и безопасной электрической системы. Учитывайте ключевые параметры: размеры и модульность, степень защиты IP/IK, материал исполнения, внутреннюю компоновку и аксессуары. Не забывайте о корректном монтаже, вентиляции и регулярном обслуживании. Избегайте типовых ошибок при расчёте модулей, герметизации кабелей и маркировке.

Если вы хотите получить готовое решение для вашего проекта, обращайтесь к специалистам DKC. На сайте https://dkc.ru/catalog/ представлены все серии корпусов и аксессуаров, актуальные типовые решения и техдокументация. Закажите консультацию по подбору и монтажу – обеспечьте долгую и безопасную эксплуатацию вашего распределительного щита.
